干式变压器的短路实验

作者: 山东光大变压器制造有限公司 发布时间:2020-01-15220 次浏览

  干式变压器的故障的类型中短路也是比较多的,干式变压器短路会使得干式变压器发生很多的故障,尤其是火灾的出现。干式变压器的短路的过程中也是需要注意试验的,干式变压器短路的过程中也是需要注意试验的过程,那么干式变压器的短路的试验的过程是什么样子的呢?还是和干式变压器厂家的小编进行详细去了解吧:

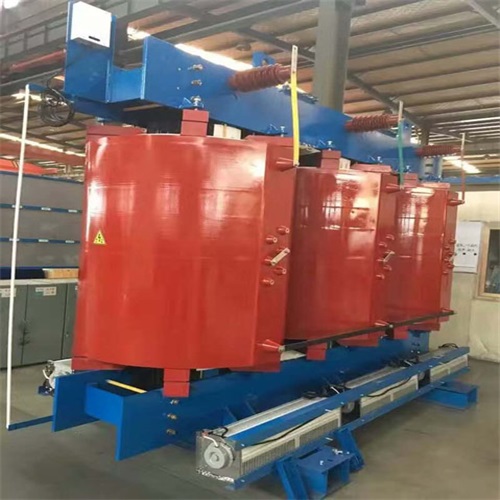

干式变压器

  1.干式变压器的空载试验指的是通过干式变压器的空载运行来测定干式变压器的空载电流和空载损耗。

  一般说来,空载试验可以在干式变压器的任何一侧进行。通常将额定频率的正弦电压加在低压线圈上而高压侧开路。为了测出空载电流和空载损耗随电压变化的曲线,外施电压要能在一定范围内进行调节。

  干式变压器空载时,铁芯中主磁通的大小是由绕组端电压决定的,当干式变压器施加额定电压时,铁芯中的主磁通达到了干式变压器额定工作时的数值,这时铁芯中的功率损耗也达到了干式变压器额定工作下的数值,因此干式变压器空载时输入功率可以认为全部是干式变压器的铁损。一般变压器在额定电压时,空载损耗约为额定容量的0.1%~1%。

  2.干式变压器的短路试验通常是将高压线圈接至电源,而将低压线圈直接短接。由于一般干式变压器的短路阻抗很小,为了避免过大的短路电流损坏干式变压器的线圈,短路试验应在降低电压的条件下进行。用自耦干式变压器调节外旋电压,使电流在0.1~1.3倍额定电流范围变化。原边电流达到额定值时,干式变压器的铜损相当于额定负载时的铜损,因外施电压较低,铁芯中的工作磁通比额定工作状态小得多,铁损可以忽略不计,所以短路试验的全部输入功率基本上都消耗在干式变压器绕组上,短路试验可测出铜损。通常干式变压器在额定电流下的短路损耗约为额定容量的0.4%~4%,其数值随干式变压器容量的增大而下降。

  干式变压器的一种重要的设备,同时干式变压器也是一种重要的机械设备。干式变压器的短路的空载试验的主要的测试的方式有哪些呢?还是和干式变压器厂家的小编进行详细去了解一下吧。
