1000光伏箱式变压器

作者: 山东光大变压器制造有限公司 发布时间:2019-05-3038398 次浏览

  1000光伏箱式变压器是将高压电器设备、变压器、低压电器设备等组隔成紧凑型成套配电装置,俗称欧式箱变,用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所,作配电系统中接受和分配电能之用。1000光伏箱式变压器具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点,与常规土建式变电站相比,同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5,大大减少了设计工作量及施工量,减少了建设费用。在配电系统中,可用于环网配电系统,也可用于双电源或放射终端配电系统,是目前城乡变电站建设和改造的新型成套设备。1000光伏箱式变压器符合SD320-1992《箱式变电站技术条件》和GB/T17467-1998《高压/低压预装式变电站》的标准。外壳材质可根据用户需求选用非金属,复合板或钢板。

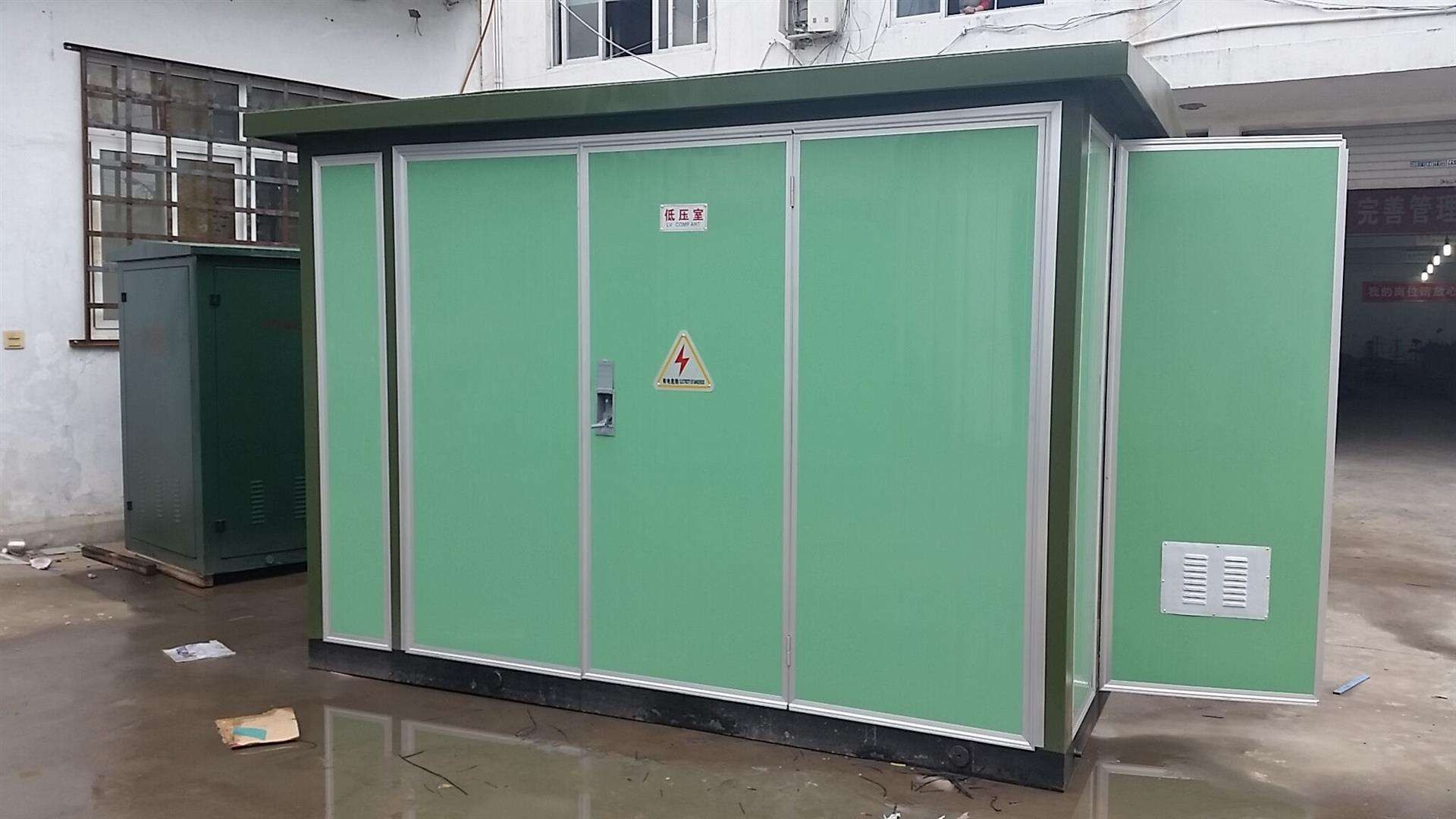

1000光伏箱式变压器

  原理

  1000光伏箱式变压器和传统土建电房原理基本一样,都是高压电源通过高压开关设备进来,经过变压器降压,再通过低压开关柜分配电能。因为1000光伏箱式变压器采用箱体外壳结构,所以可移动性强,安装方便,可在户外使用。

  使用条件

  1、高环境温度:+40℃

  2、低环境温度:-25℃

  3、海拔高度:<1000m

  4、高月平均相对湿度:90%(20℃)

  5、安装地点:安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所,户内或户外。

  工作条件

  ●海拔:≤1000m;

  ●风速:≤34m/s(不大干700pa);

  ●环境温度:更高气温+40℃,更低气温-35℃;

  ●相对湿度:日平均值不大于95%,月平均值不大于95%;

  ●防震:水平加速度不大于0.4/S2,垂直加速度不大于0.15m2;

  ●安装地点倾斜度:不大于3°;

  ●安装环境:安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

  注:超出上述条件的规定时,可与本公司协商。

  结构特点

  ●本产品由高压配电装置、变压器及低压配电装置联接而成,分成三个功能隔室,即高压室、变压器室和低压室,高、低压室功能齐全。高压侧一次供电系统,可布置成环网供电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的要求。变压器室可选择S7、S9以及其他低损耗油浸式变压器和干式变压器;变压器室设有自起动强迫风冷系统及照明系统,低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案,有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能,满足用户的不同要求,并方便用户的供电管理和提高供电质量。

  ●高压室结构紧凑合理、并具有全面防误操作联锁功能。变压器在用户有要求时,可设有轨道能方便地从变压器室两侧大门进出。各室均有自-动照明装置,另外高、低压室所选用全部元件性能可靠、操作方便、使产品运行安全可靠、操作维护方便。

  ●采用自然通用和强迫通风两种方式、使通风冷却良好。变压器室和低压室均有通风道,排风扇有温控装置,按整定温度能自动启动和关闭,保证变压器满负荷运行。

  ●箱体结构为全组装结构。采用特种钢板或铝合金板制作,经静电喷涂而成,具备长期户外使用的条件,确保防腐、防水、防尘性能,使用寿命长,同时外形美观。

  结构形式

  ●1000光伏箱式变压器采用优质钢板弯制加工,不采用传统的角钢及槽钢。结构刚性好,强度高。沉箱两侧连梁上设计有吊装轴及加强结构。沉箱是一个下部全封闭体,经多道工序防腐处理并经严格测试,埋入地下保证20年无渗漏发生。

  ●壳体采用抗腐蚀的电镀锌板或敷铝锌板,经数控机床加工,确保各种连接尺寸无误,并经过防护达20年的粉末喷涂处理。每扇门的下方都装有可使门实现120角定位支撑装置,配以工艺考究,美观耐用的专用铸铝手柄型锁具,整体上给人以小巧、紧凑、坚固耐用且耳目一新的感觉。

  ●顶盖选用敷铝锌板材,加工成型后配以防温隔热材料。顶面可粘贴与周围环境协调一致的各种风格的广告画,美观大方,可应用于各种住宅小区及广场等要求较高的场所。

  ●箱体采用自然通风,也可加装强制通风设备。门板内侧对应百叶窗的位置上装有防尘装置。内部可形成良好的通风效果,变压器产生的热量可被顺利的带走,防止温升过高。

  产品参数和性能条件:

  1输入额定电压:三相380V或单相380V或单相220V(可按要求订做各种电压)

  2工作频率:50Hz-60Hz

  3效 率:≥95%

  4温 升:<60

  5波形畸变:<0.1%

  6高压测试:2500V,1分钟无击穿

  7绝缘电阻:绕阻对地绝缘电阻≥500M欧 初级对次级绝缘电阻≥500M欧
