S11-630KVA油浸式变压器

作者: 山东光大变压器制造有限公司 发布时间:2019-11-1935819 次浏览

  S11-630KVA油浸式变压器是根据铁路及地方电力系统运行特点研制开发的新一代供电设备,是原s9系列的更新换代产品,与传统铁心结构的新S9型变压器相比,当额定容量、负载损耗、短期阻抗电压等指标相同时,其空载损耗实测值可下降30%以上、空载电流可下降70%以上,噪声水平可下降5dB以上,因而成为铁路及地方电力建设中理想的选用产品。

  产品结构:

  铁芯:全部采用优质晶粒取向冷轧硅钢片,全斜无孔绑扎结构,铁芯为多级阶梯形,三接缝或五接缝,空损低、噪音小;卷铁芯用专用设备直接卷绕而成,无接缝、无角重,减少了磁阻,空损低;非晶合金变压器铁芯采用美国联信公司生产的材料,与传统硅钢片相比,平均降低空损72%,空载电流50%。

  线圈:采用优质QQ缩醒漆包圆铜线,无氧铜杆拉制的扁铜钱或铜结绕制而成,其形式有圆筒式、连续式、新型螺旋式、分裂式等,具有足够的电气强度、机械强度和散热能力。

  油箱:采用优质钢板焊接而成,有椭圆型、矩型等结构,散热元件采用片式散热器、膨胀散热器或波纹油箱,油箱在厂内进行可靠的密封试验,内外表面经酸洗、磷化处理后,进行三底一面油漆暇涂,既抗腐蚀又美观大方。


  产品标准

  GB 1094 1—1996 GB 1094 2—1996

  GB 1094 3—1996 GB 1094 5-2003

  GB/T 6451—2008 GB/T 7595—1987

  GB/T 10237—1988 B/T 3837—1998

  正常使用条件

  海拔高度不超过1000m;

  特殊使用条件;

  环境温度:更高气温+40℃;

  海拔高度大于1D。Om;

  更高日平均气温+30℃;

  环境温度:更高气温+40℃;

  更高年平均气温+20℃;

  更低气温一45℃:

  户外更低气温一25℃。

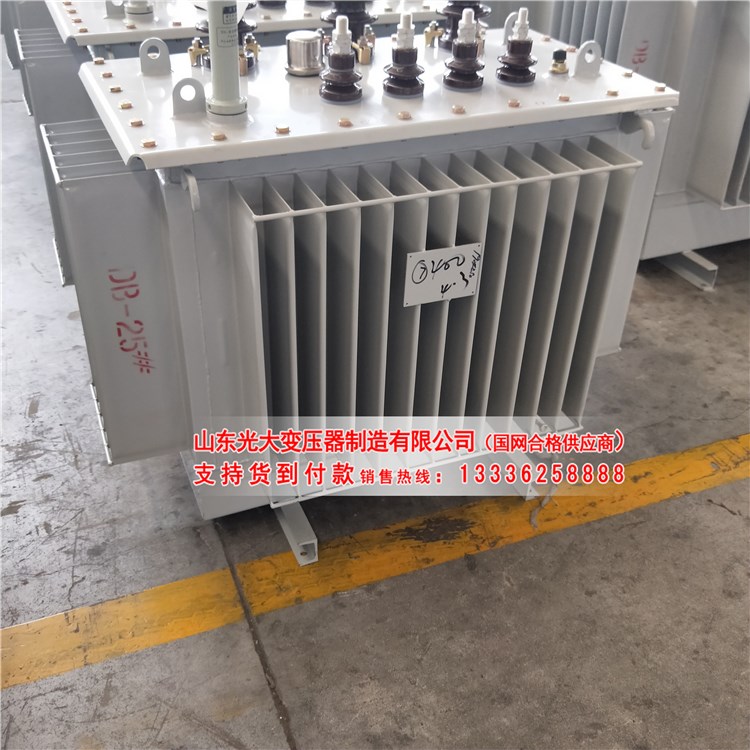

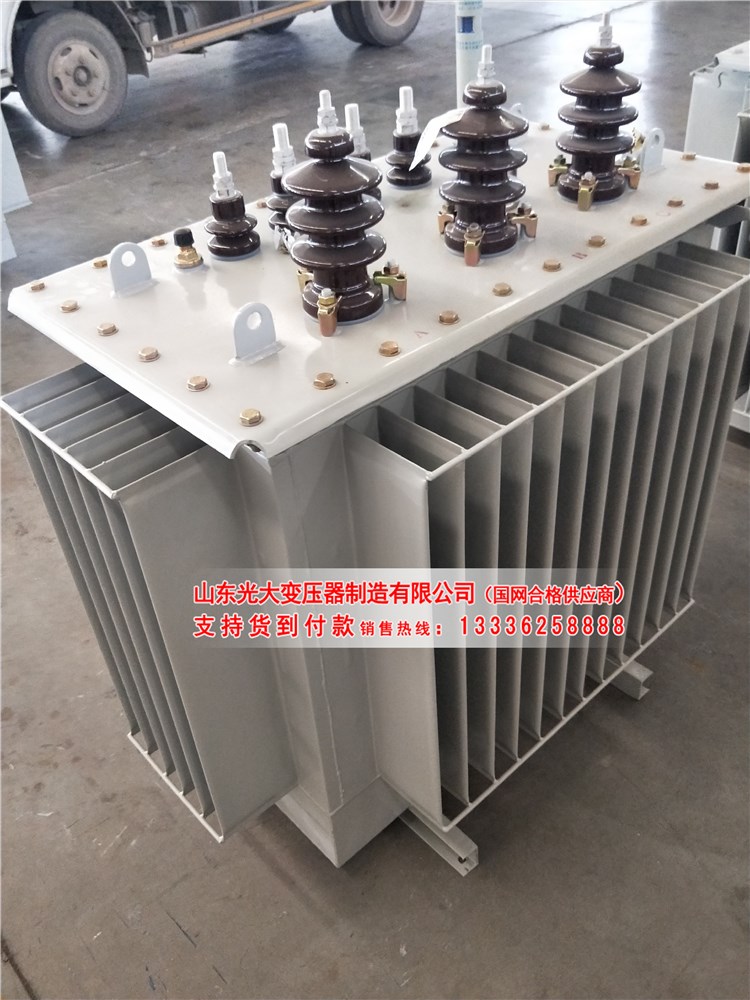

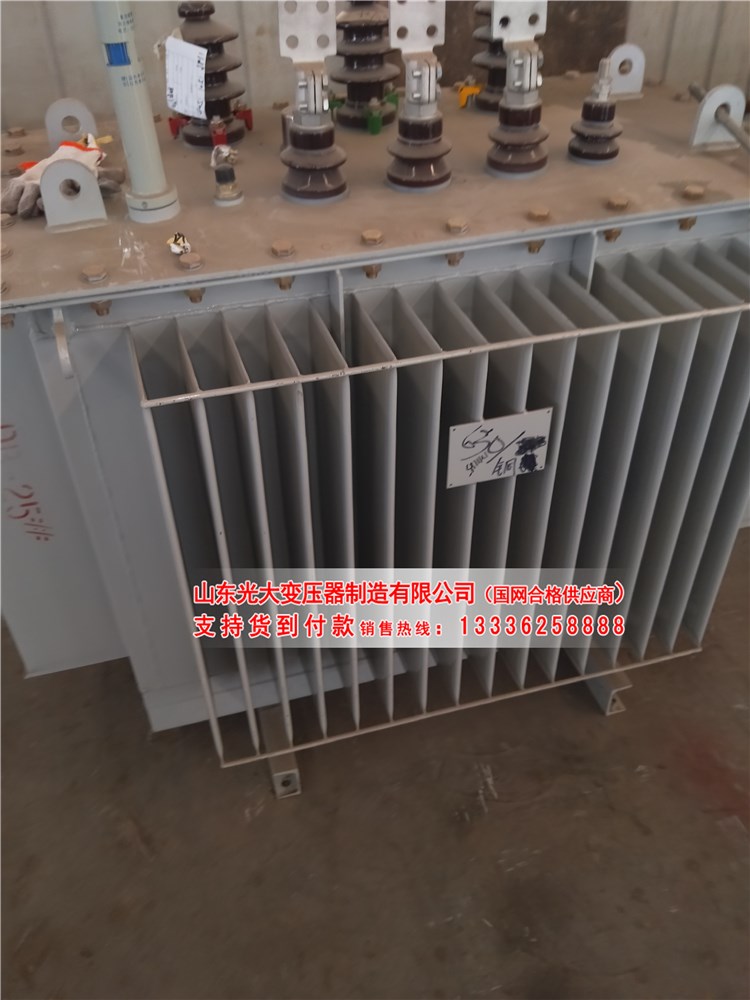

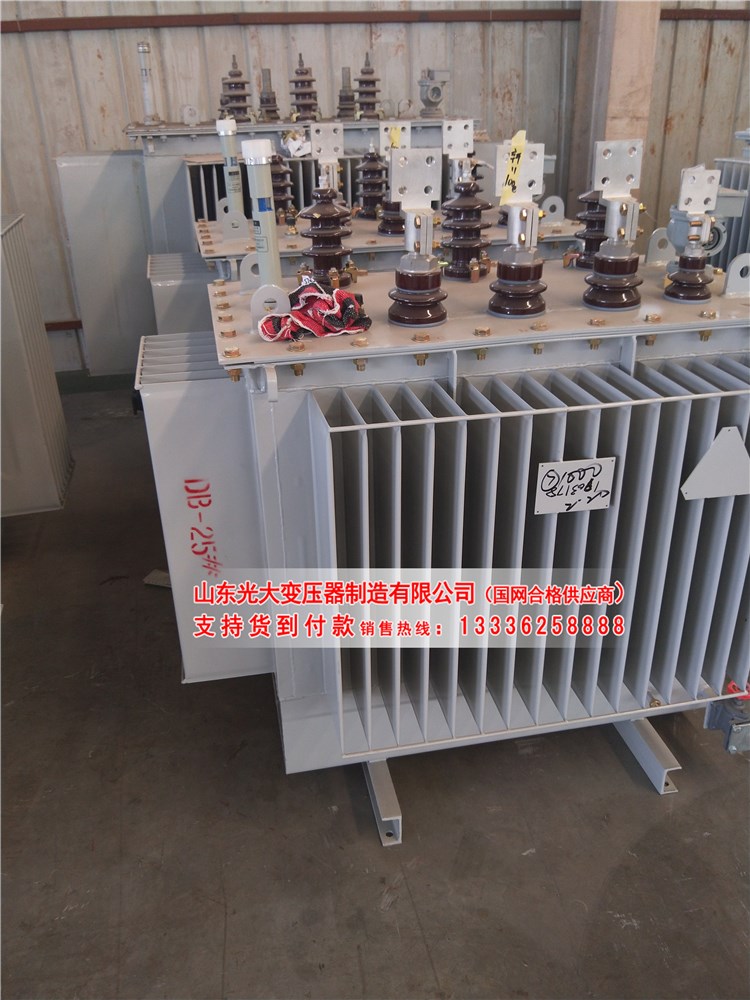

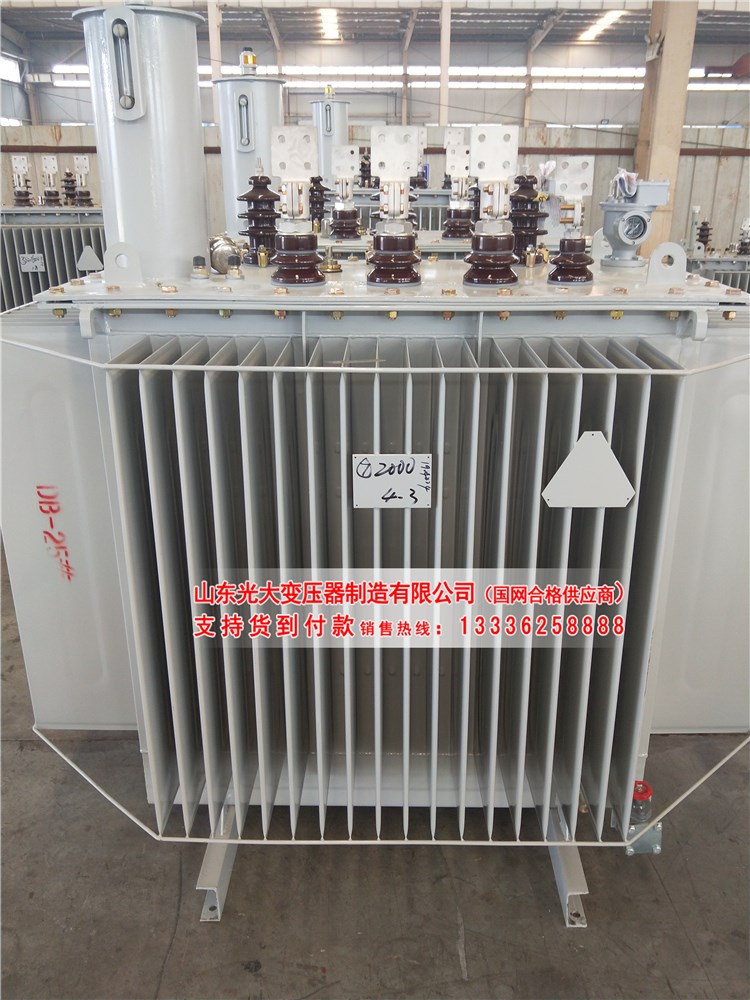

  S11-630KVA油浸式变压器与普通油浸式变压器相比,取消了储油柜,用波纹油箱的波翅代替油管作为冷却散热元件,波纹油箱由优质冷轧薄钢板在专用生产线上制造,波翅可以随变压器油体积的涨缩而涨缩,从而使变压器与大气隔绝,防止和减缓油的劣化和绝缘受潮,增强运行可靠性,正常运行免维护。波纹油箱表面经去油、去锈、磷化处理后用三防(防雨、防潮、防盐雾)漆涂装,适合在冶金、石化等生产环境下使用。




  产品技术参数:

产品名称S11-630KVA油浸式变压器产品型号S11-630KVA
品牌广大铁芯形状E型叠铁芯
冷却形式AN额定容量250KVA
电压等级10KV/0.4KV调压方式无励磁调压
分接范围±5% 或 ±2*2.5% 或 ±4*2.5%额定频率50Hz
联结组标号Dyn11 或 Yyn0绝缘等级A
短路阻抗4%空载损耗340W
负载损耗3050W空载电流0.88%
