干式变压器检修工具

作者: 山东光大变压器制造有限公司 发布时间:2019-11-2159 次浏览

  干式变压器的检修是离不开的,通过干式变压器的检修可以发现干式变压器内部的很多的问题,可以防止干式变压器故障的发生,对于运行也是有着很多的好处的。干式变压器检修就要很多的检修的工具,对于干式变压器检修的工具有哪些呢?我们今天对于检修工具进行研究一下:

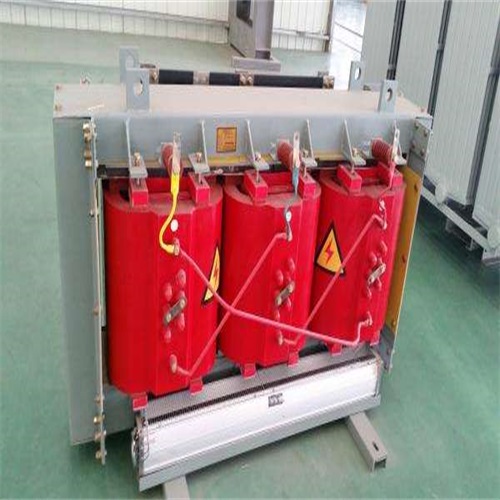

干式变压器

  我国生产的电力干式变压器,基本上只有一种结构型式,即芯式干式变压器,所以绕组都采用同心式结构。所谓同心绕组,就是在铁芯柱的任一横断面上,绕组都是以同一圆筒形线套在铁芯柱的外面。一般情况下总是将低压绕组放在里面靠近铁芯处,将高压绕组放在外面。高压绕组与低压绕组之间,以及低压绕组与铁芯柱之间都必须留有一定的绝缘间隙和散热通道(油道),并用绝缘纸板筒隔开。绝缘距离的大小,决定于绕组的电压等级和散热通道所需要的间隙。当低压绕组放在里面靠近铁芯柱时,因它和铁芯柱之间所需的绝缘距离比较小,

  所以绕组的尺寸就可以减小,整个干式变压器的外形尺寸也同时减小了。同心式绕组有下列几种形式:

  (a)单层圆筒 (b)双层圆筒

  圆筒形绕组

  它是一个圆筒形螺旋体,其线匝是用扁线彼此紧靠着绕成的,如左图所示。圆筒形绕组可以绕成单层;也可以绕成双层。通常总是尽量避免用单层圆筒,而是绕成双层圆筒。因为绕成单层时,导线受到弹性变形的影响,线圈容易松开,使端部线匝彼此靠得不够紧;而绕成双层后,松开的倾向就小得多了。当电流较大时,也采用每一线匝由数根导线沿轴向并联起来绕成,但并联导线数通常不多于4~5根。圆筒形绕组与冷却介质的接触面积更大,因此冷却条件较好,但其机械强度较弱,一般适用于小容量的干式变压器低压绕组。

  (a)外形 (b)纵剖面导线排列

  螺旋形绕组

  容量稍大些的干式变压器的低压绕组匝数很少(20~30匝以下),但电流却很大,所以要求线匝的横截面很大,因此要用很多根导线(6根或更多)并联起来绕。在圆筒形绕组里是不能用很多根导线并联起来绕的,因为这些导线要在同一层里一根靠着一根排列着绕,结果使线匝的螺距太大,这样的线圈很不稳定,且高度没有很好地利用,所以在并联导线很多时仍采用圆筒形绕组是不合适的,于是就出现了螺旋形绕组,如图所示。它是沿径向一根压着一根地叠起来绕。各个螺旋不是像圆筒形绕组那样彼此紧靠着,而是中间留有一个空沟道。

  以上是常见的干式变压器的检修的工具和检修的具体的过程供大家进行参考,对于干式变压器检修您还有什么其他的疑问和问题的话请登录我们的网站进行了解吧!
