干式变压器绕组结构

作者: 山东光大变压器制造有限公司 发布时间:2020-03-05276 次浏览

  绕组是干式变压器的基本的单位,干式变压器的绕组是能够提高干式变压器内部的电压和电流的运输的。干式变压器的绕组的结构是比较复杂的,在拆开干式变压器的时候就会看到很多的干式变压器缠绕的绕组,常见的干式变压器的绕组的结构以及干式变压器的绕组的形式有哪些呢?是干式变压器厂家的小编进行进行去详细了解一下吧:

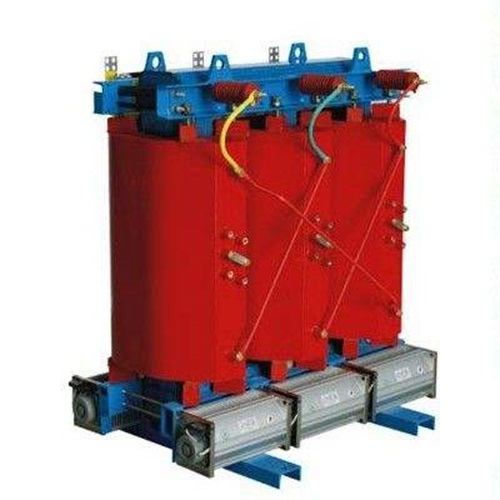

干式变压器

  干式变压器绕组指的是干式变压器的电路部分,由电导率较高的铜导线或铝导线绕制而成,应用于电力系统。绕组应具有足够的绝缘强度、机械强度和耐热能力.绕组通常分为层式和饼式两种。绕组的线匝沿其轴向依次排列连续绕制的,称为层式绕组。一般层式绕组每层如筒状,所以由两层组成的绕组称双层圆筒式;由多层组成的称多层圆筒式。

  干式变压器绕组的形式细分如下:

  圆筒式——单层圆筒式、双层圆筒式、多层圆筒式和分段圆筒式

  箔式——一般箔式、分段箔式

  连续式——一般连续式、半连续式、纠结连续式

  纠结式——普通纠结式和插花纠结式、插入电容式

  螺旋式——单螺旋式(单半螺旋式)、双螺旋式(双半螺旋式)和四螺旋式

  交错式——由连续式或螺旋式线段交错排列而成

  其中所谓半连续式、半螺旋式,是油道与纸圈交错分布的连续式或螺旋式绕组。

  以上是常见的干式变压器的绕组的主要的形式和主要的缠绕的方式,对于干式变压器的绕组的结构和类型您一定要进行掌握住,这样的话干式变压器的性能才会更加稳定,性能才会更好。关于干式变压器的绕组您还有什么其他的疑问的话请登录我们的网站进行了解一下吧!
