干式变压器安装施工方法

作者: 山东光大变压器制造有限公司 发布时间:2019-08-26345 次浏览

  干式变压器是我们经常在进行使用的重要的用电器和用电设备,常见的干式变压器的性能和效率的发挥重点是看干式变压器的安装的。干式变压器在进行安装的过程中要注意施工的工艺和流程的,常见的干式变压器的安装和施工中要注意哪些流程呢?其中的顺序是什么样子的呢?一起和来和干式变压器厂家的小编来进行了解一下吧:

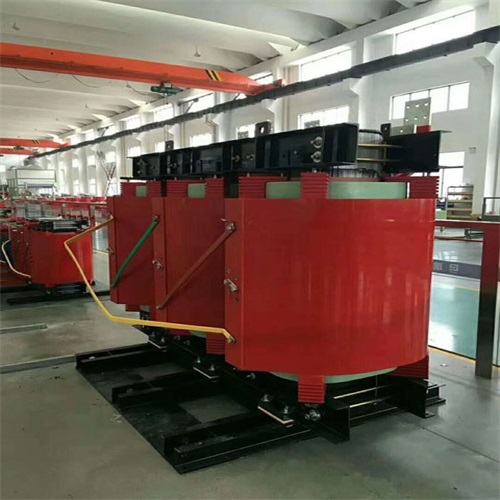

变压器厂家

  工艺流程:

  设备点检查

  设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行,并做好记录。

  按照设备清单,施工图纸及设备技术文件核对干式变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全,有无丢失及损坏。

  干式变压器本体外观检查无损伤及变形,油漆完好无损伤。

  绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。

  干式变压器二次搬运

  干式变压器二次搬运应由起重工作业,电工配合。更好采用汽车吊吊装,也可采用吊链吊装。

  干式变压器搬运时,应注意保护瓷瓶,更好用不箱或纸箱将高低压瓷瓶罩住,使其不受损伤。

  干式变压器搬运过程中,不应有冲击或严重震动情况,利用机械牵引时,牵引的着力点应在干式变压器重心以下,以防倾斜,运输倾斜角不得超过15度,防止内部结构变形。

  大型干式变压器在搬运或装卸前,应核对高低压侧方向,以免安装时调换方向发生困难。

  干式变压器稳装

  干式变压器就位可用汽车吊直接甩进干式变压器室内,或用道木搭设临时轨道,用三步搭、吊链吊至临时轨道上,然后用吊链拉入室内合适位置。

  干式变压器就位时,应注意其方位和距墙尺寸与图纸相符,允许误差为±25mm,图纸无标注时,纵向按轨道就位,横向距墙不得小于800mm,距门不得小于1000mm。

  附件安装

  干式变压器的交接试验

  干式变压器交接试验的内容:

  测量线圈连同套管一起的直流电阻;

  检查所有分接头的干式变压器的变压比;

  检查三相干式变压器的接线组别和单项干式变压器引出线的极性;

  测量线圈同套管一起的绝缘电阻;

  线圈连同套管一起做交流耐压试验。

  干式变压器送电前检查

  干式变压器送电试运行前做全面检查,确认符合试运行条件时方可投入运行。

  干式变压器试运行前,必须由质量监督部门检查合格。

  干式变压器试运行前的检查内容;

  3.1 各种交接试验单据齐全,数据符合要求。

  3.2 干式变压器应清理、擦拭干净,顶盖上无遗留杂物,本体及附件无缺损。

  3.3 干式变压器一、二次引线相位正确,绝缘良好。

  3.4 接地线良好。

  3.5 通风设施安装完毕,工作正常。

  3.6 标志牌挂好,门装锁。

  干式变压器送电试运行验收

  送电试运行

  压器次投入时,可全压冲击合闸,冲击合闸时一般可由高压侧投入。

  干式变压器次受电后,持续时间不应少于10min,无异常情况。

  干式变压器应进行3~5次全压冲击合闸,并无异常情况,励磁涌流不应引起保护装置误动作。

  干式变压器试运行要注意冲击电流、空载电流、一、二次电压、温度。并做好详细记录。

  干式变压器空载运行24小时,无异常情况,方可投入负荷运行。

  验收

  2.1 干式变压器开始带电起,24H后无异常情况,应办理验收手续。

  2.2 验收时应移交下列资料和文件:

  2.2.1 变更设计证明。

  2.2.2 产品说明书、试验报告单、合格证及安装图纸等技术文件。

  2.2.3 安装检查及调整记录

  以上是常见的干式变压器的施工和主要的施工的顺序供大家进行参考,对于干式变压器的施工一定要保证技术,使得干式变压器的性能更加发挥出来,更加有优势才可以。关于干式变压器更多的信息请和我们的厂家技术人员联系吧!
