干式变压器的组装

作者: 山东光大变压器制造有限公司 发布时间:2020-03-0597 次浏览

  干式变压器是变压器重要的一种设备,干式变压器的组装有着一定的规律的,而且干式变压器的组装也是要按照一定的规定的进行组装的,一般情况下干式变压器的组装的过程中要注意以下几个问题:

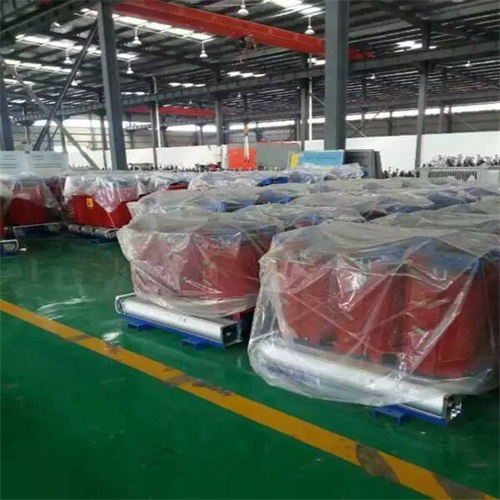

干式变压器

  (1)单杠变台,其变压器、户外跌落熔断器、高压引下线、避雷针都装在同一根电线杆上,特点是占地面积小、结构简单、组装方便、材料省,适合安装 10/0.4kV、容量 50kVA 以下的干式变压器。

  (2)双杆变台是在离地 2.5~3m 的两根杆上安装,在台架上方2m 处装设母线架,高压引线接在母线架上,杆上还装横担并安装室外跌落熔断器、避雷器和引线。这种变台比单杆变台坚固,但用料多、造价较高,适用于电压 10/0.4kV、容量50~320kVA的变电变压器。

  (3)地台式变台是用砖石砌成高 1.7~2m 的台墩,把变压器安放在上面,这种变台可分为不带配电间和带配电间的两种形式,配电间内不得住人。其特点是高压线的终端杆可兼作低压线路的始端杆。

  (4)落地式变台是把变压器安置在地面矮台上,适合于500kVA以上大容量的变压器。这种变台占地多,但拆装、运输方便。为了防止水浸和安全,必须在变台周围装围栏及警告牌,变压器的底部基础要高出大洪水的高度,但不得低于0.3m。

  以上是常见的干式变压器的组装的过程中要注意的相关的程序和安装的要点供大家进行参考,对于干式变压器您还有什么其他的疑问的话请登录我们的网站进行了解吧!
