干式变压器负荷率计算

作者: 山东光大变压器制造有限公司 发布时间:2020-03-23264 次浏览

  干式变压器在进行运行的过程中也是有着一定的损耗的,干式变压器的机械效率也是干式变压器重要一种机械性能。干式变压器的损耗是可以进行计算出来的,常见的干式变压器的损耗的主要的计算的方法是如下的:

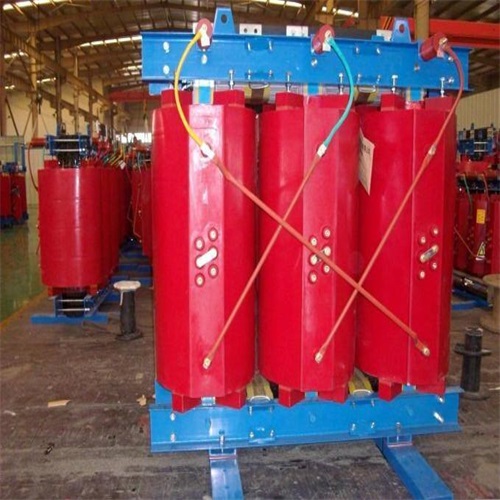

干式变压器

  干式变压器损耗计算公式

  (1)有功损耗:ΔP=P0+KTβ2PK-------(1)    (2)无功损耗:ΔQ=Q0+KTβ2QK-------(2)    (3)综合功率损耗:ΔPZ=ΔP+KQΔQ----(3)    Q0≈I0%SN,QK≈UK%SN   式中:Q0——空载无功损耗(kvar)   P0——空载损耗(kW)   PK——额定负载损耗(kW)   SN——干式变压器额定容量(kVA)   I0%——干式变压器空载电流百分比。   UK%——短路电压百分比   β——平均负载系数   KT——负载波动损耗系数   QK——额定负载漏磁功率(kvar)   KQ——无功经济当量(kW/kvar)   上式计算时各参数的选择条件:   (1)取KT=1.05;   (2)对城市电网和工业企业电网的6kV~10kV降压干式变压器取系统小负荷时,其无功当量KQ=0.1kW/kvar;   (3)干式变压器平均负载系数,对于农用干式变压器可取β=20%;对于工业企业,实行三班制,可取β=75%;   (4)干式变压器运行小时数T=8760h,大负载损耗小时数:t=5500h;   (5)干式变压器空载损耗P0、额定负载损耗PK、I0%、UK%,见产品资料所示。

  干式变压器损耗的主要的计算的方法和主要的计算的过程就是以上给大家进行了解的,对于干式变压器的损耗您还有什么其他的疑问的话请登录我们的网站或者是和我们的技术人员进行了解吧!
