干式变压器低压封闭型出线装置

作者: 光大变压器制造有限公司 发布时间:2020-04-09312 次浏览

  在现有技术中,低压出线装置是在产品装配成型后,用铜母线 按要求的联结组别焊接而成,其固定方式是用绝缘子固定在低压上 夹件上。此结构的低压引线全部暴露在空气中,其绝缘介质是空气, 为保证绝缘性能,占用空间大,外形不美观,如偶遇异物搭接易形 成相间短路,且防腐性能差。旧结构的低压绕组首尾头出线位置需 以绕组中心为中心,按所需的绝缘距离错开引线,首尾头不易定位, 外形倾斜且不易整形。

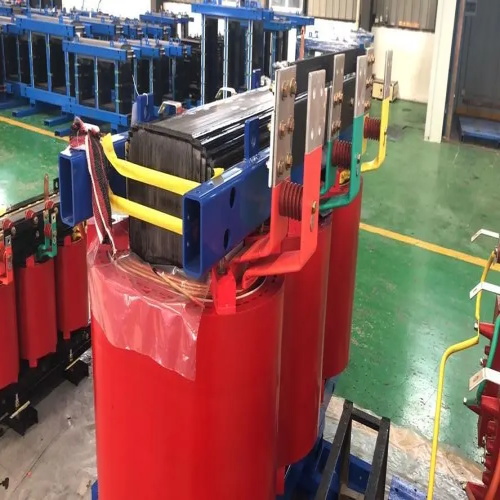

干式变压器

  本实用新型的目的是提供一种新型的干式变压器低压封闭型出 线装置,提高低压出线结构的绝缘性和防腐性,并使整个装置的加 工制作更简单、方便。

  本实用新型的目的是这样实现的:将铜母线按照变压器的联结 组别方式联结好,放在模具中,在真空状态下用环氧树脂浇注好, 制成一个封闭的低压出线板。其绝缘介质是玻璃丝毡和环氧树脂, 故体积小,占用空间小,外形美观,防腐性能好。由于采用环氧树 脂浇注的出线板,绝缘性能增强,因而低压绕组首尾头的出线位置 均可从绕组中心处交叠平行引出,首尾头间由双层气道隔开,首尾 头易定位,且平整易整形。
