干式变压器组装的视频图

作者: 山东光大变压器制造有限公司 发布时间:2020-06-0199 次浏览

  干式变压器现在可以进行量身定做了,干式变压器的尺寸和很多的零部件都是可以进行组装的,就好像和电脑是一样的。干式变压器的组装的过程中要注意的问题也是有很多的,通常情况下要求的技术含量也是有的。那么对于干式变压器的组装的相关的技术是有哪些呢?一起来和干式变压器厂的小编进行详细去了解一下吧:

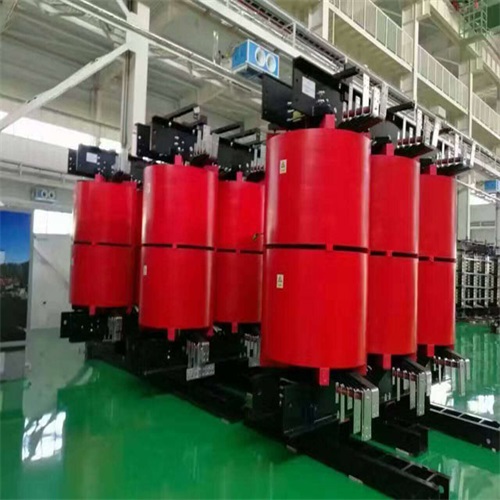

干式变压器

  背景技术:

  干式变压器是一种不装配油箱,将铁芯和线圈放置在空气中的变压器,通常应用于局部照明、高层建筑、机场,码头等场合。由于没有绝缘油的缘故,干式变压器对于本身结构的绝缘和散热要求较高。

  技术实现要素:

  本发明要解决的技术问题是提供一种改进的干式变压器及其组装方法,能够解决现有技术的不足,提高了干式变压器的绝缘和散热性能。为解决上述技术问题,本发明所采取的技术方案如下。一种改进的干式变压器,包括底座,底座上固定设置有高压侧铁芯和低压侧铁芯,高压侧铁芯外侧设置有高压侧骨架,低压侧铁芯外侧设置有低压侧骨架,高压侧骨架和低压侧骨架外侧分别缠绕有高压侧线圈和低压侧线圈,高压侧线圈和低压侧线圈的外侧分别设置有轭铁,在变压器高压侧和低压侧之间设置有绝缘层,绝缘层固定在底座上,底座的上方设置有外壳,外壳内侧设置有导热胶层。作为优选,所述高压侧骨架上均匀设置有若干个凹槽,凹槽内设置有若干个绝缘橡胶垫,每个凹槽的外侧设置有一个挡板;低压侧骨架上均匀设置有若干个通孔,相邻两个通孔之间设置有一个安装位,安装位内设置有连接球头,连接球头上连接有限位板,限位板与安装位之间填充有缓冲层,相邻的两个通孔之间套接有束带。作为优选,所述高压侧骨架内设置有支撑柱,支撑柱的侧壁设置有与高压侧骨架相连接的加强筋,支撑柱的底部通过配重块与底座相连接,低压侧骨架内设置有第二支撑柱,第二支撑柱的侧壁设置有与低压侧骨架相连接的第二加强筋,第二支撑柱的底部通过第二配重块与底座相连接,底座内设置有联通配重块和第二配重块的管道,管道内设置有连接配重块和第二配重块的连接杆。作为优选,所述绝缘层包括以下重量份数的组份,230~250份的芳纶纤维、75~100份的双环戊二烯树脂、15~20份的甲基丙烯酸烷基酯、2~3份的氮氮二甲基甲酰胺、5~10份的顺丁烯二酸酐、3~5份的磷酸三丁酯、10~15份的羟甲基纤维素钠、10~20份的柳酸丙酯、1~2份的苄基二甲基硅烷、2~6份的3,5-二羟基苯乙酮。作为优选,所述导热胶层包括以下重量份数的组份,180~210份的甲基乙烯基硅橡胶、100~130份的氯丁橡胶、20~25份的炭黑、15~25份的二烷基胺醇、5~12份的4-羟基-4-甲基-2-戊酮、30~40份的纳米级二氧化硅、3~5份的三聚磷酸钠、5~6份的2,6二叔丁基对甲酚、1~3份的2,6-二甲基吗啉、2~6份的季戊四醇、3~5份的邻苯二甲酸二辛酯、7~10份的2,3,5-三甲基苯酚、10~15份的邻苯二甲酸二环己酯。一种上述改进的干式变压器的组装方法,包括以下步骤:A、将底座安放在操作架上,调整水平;B、将高压侧铁芯和低压侧铁芯通过夹架分别安装在底座上;C、在高压侧骨架和低压侧骨架上分别预缠绕高压侧线圈和低压侧线圈;D、将高压侧骨架和低压侧骨架分别套接在高压侧铁芯和低压侧铁芯上,然后通过对高压侧线圈和低压侧线圈的收紧和绑扎调整底座的重心至底座的中心;E、在底座的中心安装绝缘层;

  以上是常见的干式变压器的主要的组装的技术和组装的常见的方法供供大家进行参考,对于干式变压器的其他的组装方式您还有什么其他的问题的话请关注我们的网站进行了解吧!
