干式变压器接线方式

作者: 光大变压器制造有限公司 发布时间:2020-07-14319 次浏览

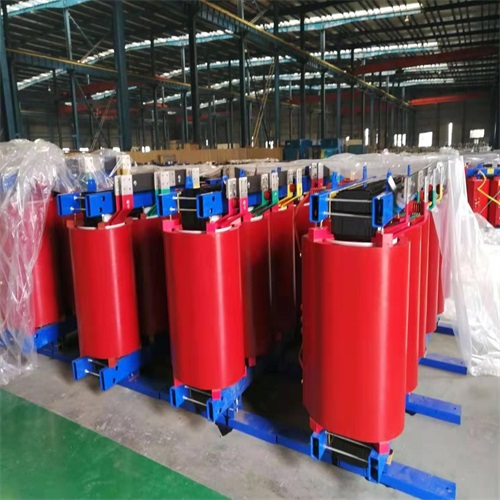

  干式变压器的接线方式

  将干式变压器的“输入”和“输出”端短路,然后用兆级程序测试地线的绝缘电阻。用1000V兆欧姆测量。电阻大于2米欧姆。变压器的输入、输出电源线的分隔线应满足电流值要求,电流密度应采用2-2.5a/min2配置。输入、输出的三相电源线根据干式变压器接线板的母线的颜色分别访问a相、B相、C相,中性点零线连接到变压器的中性点零线,确认输入输出线是否正确。首先,空转通电,观察测试输入输出电压是否符合要求。同时观察机器内部是否有异常。如果有异响、火灾、异臭等,请马上切断电源。空载测试完成后,正常后,将投入负荷。

  干式变压器低压输出方法有哪些?

  低压标准封闭母线:工程布线选择封闭母线(也称为母线插入或密集母线插槽),对应的干式变压器提供标准的封闭母线端子,容易与外部母线连接。带壳(IP20)的产品在外盖上有闭合的母线法兰。没有外壳(IP00)的产品只提供闭合的母线端子。

  低压标准横向插座:干式变压器与低压配电盘并排配置时,为了便于端子之间的连接,变压器提供低压水平侧的插座,通常与GGD、GCK、MNS等低压屏幕配套。变压器厂和开闭所签订接口调整纪要,确认接口的详细尺寸,以保证现场安装顺利。

  低压标准垂直母线侧出线:与水平侧出线类似,若将多米诺等母线选择为垂直低压配电盘,则变压器提供低压垂直出线。
