箱式变压器尺寸详解

　　箱式变压器(又称欧式箱变、美式箱变)作为集成化配电设备，其尺寸受容量、电压等级、结构形式等因素影响。以下从标准尺寸、影响因素、选型建议三方面展开分析，为用户提供实用参考。

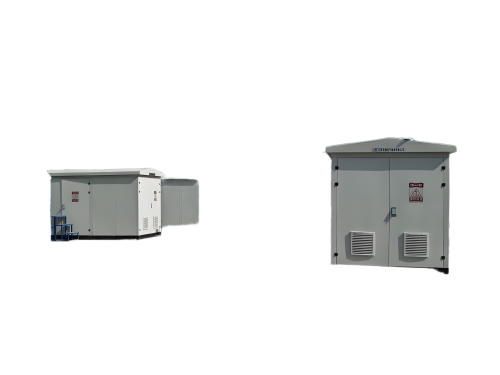

　　一、典型箱式变压器尺寸范围

　　1. 按容量分类(以欧式箱变为例)

　　2. 按电压等级分类

　　10kV/0.4kV：

　　常见尺寸范围为2000~3500mm(长)×1500~2200mm(宽)×2000~2800mm(高)。

　　35kV/10kV：

　　因高压设备体积增大，尺寸通常增加20%~30%，如4000×2500×3000mm。

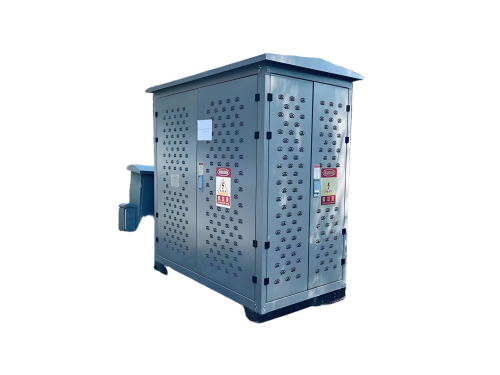

　　3. 美式箱变(紧凑型)

　　特点：

　　将变压器、高压负荷开关、熔断器等集成于油箱内，体积更小。

　　典型尺寸：

　　100~500kVA容量下，尺寸约为1500×1200×1800mm，适合空间受限场景。

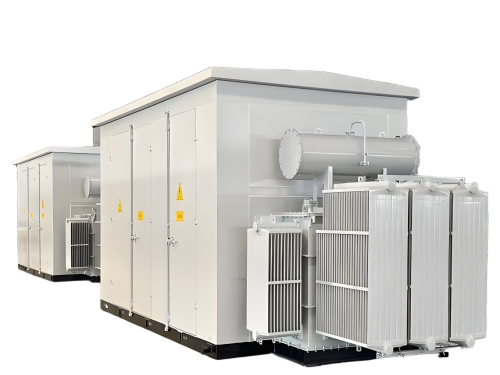

　　二、影响箱变尺寸的关键因素

　　1. 核心设备尺寸

　　变压器本体：

　　容量越大，铁芯、绕组尺寸越大。例如，800kVA干式变压器高度可达1.8m，而200kVA仅1.2m。

　　高压开关柜：

　　KYN28-12型中置柜宽度通常为800mm，而环网柜(如SF6负荷开关)宽度可压缩至500mm。

　　低压柜：

　　GGD型低压柜深度多为800mm，而MNS抽屉柜深度可达1000mm。

　　2. 结构形式

　　欧式箱变：

　　采用“目”字形或“品”字形布局，高压室、变压器室、低压室独立分隔，尺寸较大。

　　美式箱变：

　　一体化设计，无独立高压室，尺寸更紧凑。

　　3. 安全距离要求

　　国标GB 50053规定：

　　高压带电体对地距离≥125mm(10kV)。

　　变压器与箱体间距≥800mm(散热需求)。

　　示例：

　　500kVA欧式箱变因安全距离要求，宽度需≥1800mm。

　　三、选型建议与优化方向

　　1. 选型步骤

　　2. 尺寸优化案例

　　案例1：小区配电改造

　　原场地受限(长3m×宽2m)，选用美式箱变(1500×1200×1800mm)，通过抬高基础(0.3m)满足散热要求。

　　案例2：工业园区扩容

　　需新增800kVA箱变，采用欧式“品”字形布局(3000×2000×2500mm)，高压室与低压室背靠背，减少占地面积。

　　3. 常见问题处理

　　问题1：尺寸与运输超限

　　解决方案：分段运输(如变压器与柜体分体)，现场组装。

　　问题2：散热不足导致温升超标

　　增大箱体散热孔面积(≥箱体表面积的15%)。

　　加装轴流风机(风量≥500m³/h)。

　　解决方案：

　　问题3：防护等级不足

　　沿海地区选IP54(防尘防水)。

　　高海拔地区(>3000m)降容使用或加强绝缘。

　　解决方案：

　　四、尺寸与成本的关系

　　1. 尺寸对成本的影响

　　直接成本：

　　尺寸每增加10%，材料成本增加约5%~8%(因钢板、铜排用量增加)。

　　间接成本：

　　运输费：超限车辆费用增加30%~50%。

　　安装费：大型箱变需吊车作业，费用增加2000~5000元/次。

　　2. 性价比推荐

　　经济型：

　　200~500kVA容量，选欧式箱变，尺寸控制在2500×1800×2200mm以内，综合成本更低。

　　高端型：

　　800kVA以上容量，选全密封、低噪音箱变，尺寸虽大(如3500×2200×2800mm)，但运维成本降低30%。

　　五、总结与建议

　　1. 核心结论

　　尺寸选择需平衡容量、场地、成本，无统一标准，需定制化设计。

　　关键控制点：

　　容量≤500kVA优先选美式箱变(尺寸小)。

　　容量≥630kVA或需频繁维护时，选欧式箱变(布局清晰)。

　　潮湿、多尘地区需加大尺寸以提升防护等级。

　　2. 用户建议

　　选型前：

　　提供详细负载清单、场地平面图给供应商。

　　明确是否需要预留扩容空间(建议长宽各多预留200mm)。

　　安装时：

　　基础水平度误差≤2mm/m，避免箱体变形。

　　接地电阻≤4Ω，防雷接地与工作接地分开。

　　运维中：

　　每季度清理散热孔，防止堵塞。

　　每年检查箱体密封条，老化需更换。

　　一句话总结：

　　箱式变压器尺寸需“量体裁衣”，结合容量、场地、成本综合考量，通过科学选型与优化布局，可实现高效配电与空间利用的双赢!
